Thermografie

Erstellung und Auswertung von Thermografiebildern zur Ermittlung von Wärmeverlusten durch Wärmebrücken oder mangelhafte oder beschädigte Gebäudeisolierungen.

Einsatz von Thermografie
Die Thermografie ist eine sehr gut einsetzbare Mess- und Untersuchungsmethode zur Lokalisierung von wärmetechnischen Mängeln und Bauschäden.

Unser Angebot
Erstellung von Thermografieaufnahmen
Auswertung der Bilder mittels Software
Schwachstellenanalyse

Anwendung in der Praxis
Bauthermografie
Heizungsleitungen (siehe Leckageortung)
Schaltschränke und elektrische Anlagen gemäß VdS 2858

Beispiele für Thermografie-Aufnahmen (Wärmebilder)

Saniertes Dreifamilienwohnhaus

Energieeffizienz Haus 100 Wärmebildkamera
12 cm Homaterm Holzflexplatten WLG 040 und 6 cm Putzträgerplatte Agepan WLG 050
3-fach verglaste Holzfenster U-Wert 0.9

Saniertes Reihenendhaus / Energieeffizienz Haus 100

Saniertes Reihenhaus Wärmebild
12 cm WDVS WLG 035
2-fach verglaste Wärmeschutzfenster Kunststoff U-Wert 1.1

Saniertes Dreifamilienwohnhaus / KFW 100

Saniertes Einfamilienhaus Wärmebild
Nordansicht
Saniertes Einfamilienhaus Wärmebild
Ostansicht
Saniertes Einfamilienhaus Wärmebild

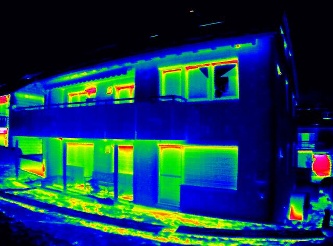

Südansicht
Sanierungszeit 2014-2015, WDVS 16 cm WLG 032, Fenster WLG 0,90 dreifachverglast mit Leibungsdämmung XPS, Dach 16 MIWO 032 und 12 cm Gutex. Dezentrale Lüftungen in jeder Wohneinheit. Bausumme ca. 280 000 € mit Abwasser, Wasser, Strom neu in den Wohnungen.

Südansicht mit baulicher Wärmebrücke

bauliche Wärmebrücken mit Thermografie aufspüren
Zeigt den Stahlträger, der auf eine Stütze für den Balkon läuft, diese konnte innenwandig nur mit ca. 4 cm XPS gedämmt werden, man sieht hier deutlich den Wärmefluss. Innenwandig sind bis jetzt keine dunkle Stellen an der Wand aufgetreten.

Aufnahme eines Schaltschranks

Wärmebild Schaltschrank
Schaltschrank-Aufnahmen auf Grund der Versicherungvorgabe VDS 2858 in einem Betrieb.

Wärmebild Schaltschrank Sicherung
Schaltschrank-Aufnahme: Belastete Sicherung

Energieberatung Rehm Frank Rehm Gebäude-Energieberater HWK - 71726 Benningen am Neckar - Telefon: 07144 92689
